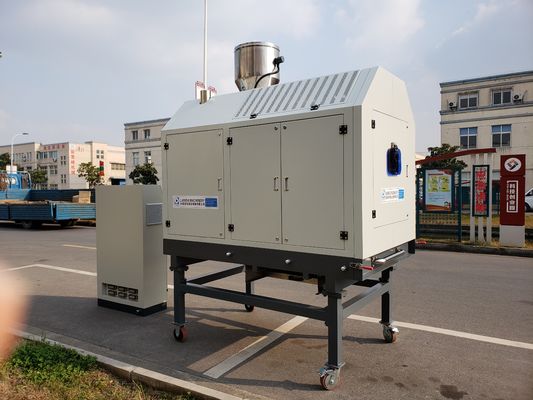

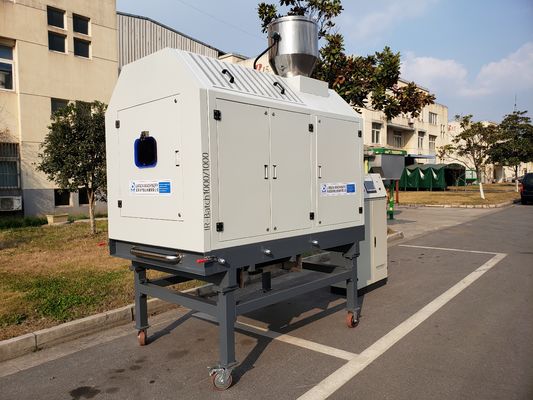

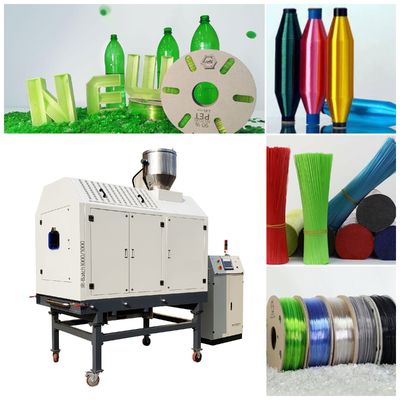

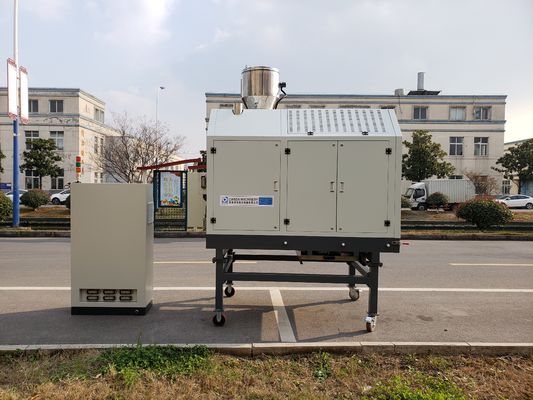

مجفف الروتاري بالأشعة تحت الحمراء لآلة صنع الغزل حيدة PET
----- لرقائق / رقائق PET الجافة والمتبلورة قبل تغذيتها إلى خط إنتاج البثق
>> بلورة وتجفيف رقائق البولي ايثيلين تيريفثالات في خطوة واحدة
>> وقت التجفيف 20 دقيقة
>> يمكن أن تكون الرطوبة النهائية 50-70 جزء في المليون
>> وفر 45-60٪ من تكلفة الطاقة:
كيف تعمل
1. تغذية المواد 2. التبلور الدوراني 3. التفريغ
شرح المعالجة
1) في الخطوة الأولى ، الهدف الوحيد هو تسخين المادة إلى درجة حرارة محددة مسبقًا.
اعتماد سرعة بطيئة نسبيًا لدوران الأسطوانة ، ستكون طاقة مصابيح الأشعة تحت الحمراء في المجفف على مستوى أعلى ، ثم ستتمتع PET Masterbatch بتسخين سريع حتى ترتفع درجة الحرارة إلى درجة الحرارة المحددة مسبقًا.
2) خطوة التبلور
بمجرد وصول المادة إلى درجة حرارة التبلور الحرجة ، ستزداد سرعة الأسطوانة إلى سرعة دوران أعلى بكثير لتجنب تكتل المادة.في الوقت نفسه ، ستتم زيادة طاقة مصابيح الأشعة تحت الحمراء مرة أخرى لإنهاء التبلور.ثم سيتم إبطاء سرعة دوران الأسطوانة مرة أخرى.عادة ما يتم الانتهاء من عملية التبلور بعد 15-20 دقيقة.(يعتمد الوقت المحدد على خاصية المادة)
3) بعد الانتهاء من معالجة التبلور ، ستقوم أسطوانة الأشعة تحت الحمراء تلقائيًا بتفريغ المواد وإعادة تعبئة الأسطوانة للدورة التالية.

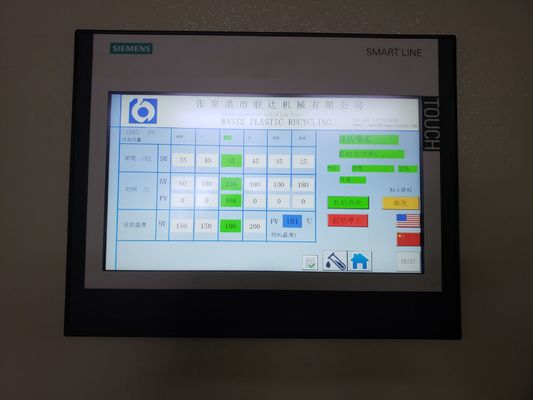

تم دمج إعادة التعبئة التلقائية بالإضافة إلى جميع المعلمات ذات الصلة لمنحدرات درجات الحرارة المختلفة بشكل كامل في نظام التحكم في شاشة اللمس المتطور.بمجرد العثور على المعلمات وملفات تعريف درجة الحرارة لمادة معينة ، يمكن حفظ إعدادات الأطروحات كوصفات في نظام التحكم.
ميزة النظام عن طريق IRD
|
نظام التجفيف البلوري بالأشعة تحت الحمراء ونظام إزالة الرطوبة التقليدي ونظام التبلور
|
||
|
مثال: تقشر زجاجة PET القدرة 500 كجم / ساعة تبلور وتجفيف الرطوبة النهائية 150-200 جزء في المليون
|
||
|
وقت التجفيف
|
10-15 دقيقة
|
التنقية: 4-6 ساعات
|
|
التبلور: ساعتان
|
||
|
استهلاك الطاقة
|
حوالي 120 واط / كجم / ساعة | حوالي 200 واط / كجم / ساعة |
|
توفير نظام IRD: 80W / كجم / ساعة تكلفة الطاقة: 0.073 دولار / كيلووات ساعة انتاج 500 كجم / ساعة سيوفر 500 × 0.08 × 0.073 = USD2.92 ساعات العمل / السنة: 3000 ساعة: 8760 دولارًا أمريكيًا 5000 ساعة: 14600 دولار أمريكي 8000 ساعة: 23360 دولارًا أمريكيًا |
||
|
معالجة
|
التجفيف والتبلور في خطوة واحدة | إزالة الرطوبة والتبلور في خطوتين |
|
بلورة
|
درجة عالية من التبلور عند الطلب ، التبلور عند درجات حرارة عالية (180 درجة مئوية)
|
درجة حرارة التشغيل العادية حوالي 150 درجة مئوية ،
|
كيف تجف مجفف الكريستال الأشعة تحت الحمراء؟
ميزات مجفف الأشعة تحت الحمراء (IRD)
>> إن المجفف البلوري بالأشعة تحت الحمراء هو أحدث تقنيات التجفيف المطورة في الوقت الحاضر ، ومجفف الكريستال بالأشعة تحت الحمراء يحتاج فقط من 8 إلى 20 دقيقة ، ويكتمل التبلور والتجفيف في وقت واحد ، مما يوفر الوقت ، والكهرباء ، وتأثير التجفيف الجيد ، والصيانة المريحة والتكلفة المنخفضة ، وهي أعلى كفاءة في الوقت الحاضر ، أفضل خيار لطريقة التجفيف منخفضة استهلاك الطاقة.
>> هناك ثلاث مناطق للتحكم في درجة الحرارة PID ، ويمكن ضبط درجة حرارة التجفيف البلوري وفقًا لخصائص المواد الخام.
مبدأ الأشعة تحت الحمراء
مبدأ الأشعة تحت الحمراء
يبلغ تردد الأشعة تحت الحمراء حوالي 1012 درجة مئوية / ثانية ~ 5 × 1014 درجة مئوية / ثانية ، وهي جزء من الموجة الكهرومغناطيسية.يبلغ الطول الموجي القريب من الأشعة تحت الحمراء 0.75 ~ 2.5μ وتنتقل مباشرة بسرعة الضوء ، وتدور حول الأرض سبع مرات ونصف في الثانية (حوالي 300000 كم / ثانية).يمكن رؤيته من مصدر الضوء ينتقل مباشرة إلى المادة المراد تسخينها ، مما يتسبب في ظواهر فيزيائية للامتصاص والانعكاس والانتقال.
بالإضافة إلى ذلك ، فإن الأشعة تحت الحمراء التي تخترق وتعكس المادة لا تؤثر على تنظيم المادة ، ولكن الأنسجة الممتصة ستتحول إلى طاقة حرارية بسبب الإثارة الجزيئية ، مما يؤدي إلى ارتفاع درجة حرارة المادة.بأخذ PET كمثال ، يمكن تحقيق التبلور والتبلور في وقت قصير جدًا.لا يمكن أن توفر درجة حرارة التجفيف الطاقة فقط ، وتحافظ على الخصائص الفيزيائية للجسيمات الشحمية وتزيد من قيمة IV.
(تحتاج حجة زيادة قيمة IV (اللزوجة الجوهرية) إلى مزيد من التحقق من خلال التجارب.)
|
مجفف الكريستال بالأشعة تحت الحمراء
|
التسخين الحراري
|
|
| 1 |
التجفيف بالأشعة تحت الحمراء (IR): يتم امتصاص الحرارة داخل الحبيبات والبلاستيك والماء من الممتزات الممتازة للأشعة تحت الحمراء. يستغرق تسخين الحبيبات بالكامل حوالي 15 إلى 20 ثانية
|
التجفيف بالحمل الحراري: توصل الحرارة إلى الحبيبات ، والبلاستيك موصل ضعيف للحرارة. يستغرق تسخين الحبيبات بالكامل حوالي 30-50 دقيقة
|
|
|
|
|
|
ينتقل بخار الماء إلى أبرد منطقة ، ويبدأ تسخين الأشعة تحت الحمراء داخل الحبيبات ويتم توصيل الحرارة فورًا باتجاه الهواء المحيط البارد. في المرحلة ، يتم تسخين الرطوبة وتبخيرها على الفور ويتم إخراجها من الحبيبات إلى الهواء المحيط الأكثر برودة
|
ينتقل الماء المبخر إلى أبرد منطقة ، ويبدأ التسخين بالحمل الحراري على سطح الحبيبات وتجري الحرارة ببطء نحو المركز ، وفي هذه المرحلة تنجذب الرطوبة نحو المركز الأكثر برودة للحبيبات ، ولا يبدأ التجفيف حتى. يزيد تركيز الرطوبة داخل الحبيبات
|
|
|
|
|
|
|
تفسير مبدأ فرق التسخين
|
||
|
القوة الفيزيائية لانتشار الرطوبة هي اختلاف في درجة الحرارة وتختلفجه في ضغط جزئي 1) IR- يوفر تبخيرًا عاليًا للرطوبة في القلب 2) القوة الدافعة للانتشار هي اختلاف في درجة الحرارة بين الرطوبة المتبخرة و الهواء المحيط 3) تستخدم الأشعة تحت الحمراء الهواء المحيط البارد ، لذا فإن الاختلاف الدائم في الضغط الجزئي متاح دائمًا جسيم T> محيط T جسيم ف> ف المحيط |
عندما تصل الحبيبات بأكملها إلى نفس درجة حرارة تجفيف الهواء المحيط الساخن: 1) معدل التبخير منخفض 2) يتم نقل الماء المتبخر من قلب الحبيبات إلى السطح 3) القوة الدافعة لهذا الانتشار هي أن الاختلاف هو الضغط الجزئي للهواء المحيط 4) لضمان فعالية هذه العملية ، يتم استخدام الهواء المجفف بنقطة تكثف منخفضة بشكل عام.
|
|
|
|
|
|
